Trạm điều khiển mặt đất di động 13,3in 1920x1080 cho chức năng USB HID của Drone

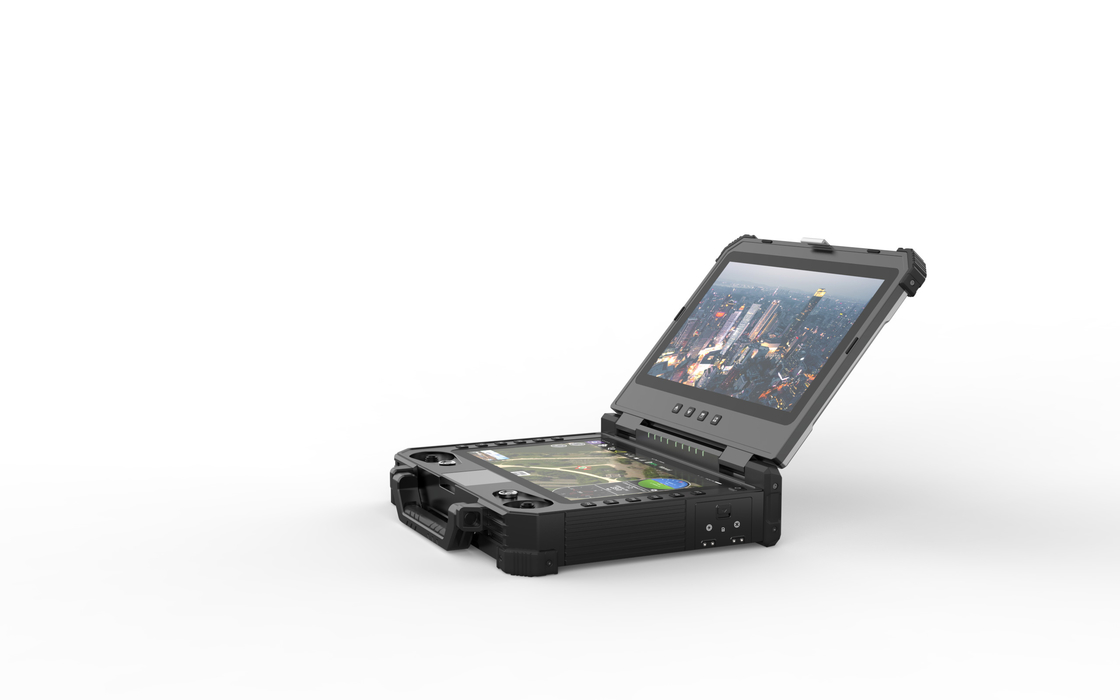

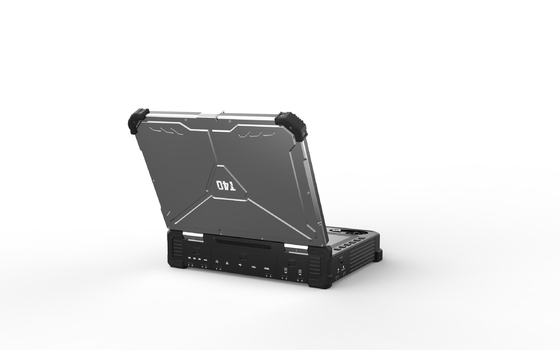

Trạm điều khiển mặt đất màn hình kép di động T40 trong hàng không quốc phòng và có người lái

T40, được xây dựng trên PC dựa trên Intel, là một giải pháp điều khiển đa năng có thể được định cấu hình không chỉ cho UAV mà còn cho rô bốt mặt đất, ROV và các thiết bị được điều khiển từ xa khác.Đây là trạm điều khiển từ xa hai màn hình cung cấp màn hình 13,3 inch 1920 * 1080 1000CCD và màn hình 12,1 inch 1280 * 800 1500CCD.

Với màn hình kép, nó là một hệ thống tích hợp cao và có các chức năng như truyền video, truyền dữ liệu, điều khiển từ xa, hiển thị video và máy tính cấp công nghiệp.

Có 4 cần điều khiển để sử dụng, nó cũng hỗ trợ truy cập RC truyền thống.Thêm chức năng HID USB.Các cổng xuất nhập đa dạng giúp tích hợp với thiết bị giao tiếp của bên thứ 3 rất tiện lợi.

Độ tin cậy cao và khả năng mạnh mẽ của nó làm cho nó rất phù hợp cho các ứng dụng như quốc phòng, thực thi pháp luật, giám sát, lập bản đồ và khảo sát.

Đặc trưng

Trọng lượng nhẹ, kích thước nhỏ gọn, trọng lượng tổng thể chỉ 5,98kg

Màn hình cảm ứng kép độ nét cao, độ sáng cao, có thể xem được dưới ánh sáng mặt trời

27 kênh vật lý, người dùng có thể tự xác định từng kênh thành nút ưu tiên, công tắc và phím điều khiển

Chức năng HID USB

Tương thích với bất kỳ liên kết dữ liệu nào trên thị trường.

Thông số

Tổng thể

Tổng trọng lượng: 5,98kg

Kích thước: 354mm (L) * 280mm (W) * 80mm (H)

Nhiệt độ hoạt động: -20 ℃ - + 60 ℃

Dung lượng pin: 16,8V / 13600mAh (cũng hỗ trợ pin bên ngoài)

Độ bền: 3h @ dung lượng pin đầy đủ

Hệ thống thông tin liên lạc:

V30 (lớp 10km)

V21 (lớp 10km)

Hỗ trợ 3^rdgiao tiếp bên

Ăng-ten: Ăng-ten hình que 4dBi / Ăng-ten epoxy sợi thủy tinh 10dBi (các ăng-ten khác cũng có thể được kết nối bên ngoài)

Máy vi tính

Màn hình hiển thị: 13.3 inch 1920 * 1080 1000CCD (màn hình trên cùng);

12,1 inch 1280 * 800 1500CCD (màn hình dưới cùng)

Hệ điều hành: win10 / Linux

CPU: Intel i7 8565U (tiêu chuẩn) / Intel 10500U (nâng cấp cho tương lai)

Bộ nhớ: 8G (tiêu chuẩn)

Bộ nhớ: SSD 256GB (tiêu chuẩn)

Mạng: WIFI, Bluetooth (tiêu chuẩn) / 4G (tùy chọn)

Hệ thống điều khiển từ xa

Kênh vật lý: 27

Cần điều khiển chính: 2 (cần điều khiển công nghiệp với cảm biến hội trường)

Rocker phụ trợ: 4

Các nút chính: 12

Mô phỏng tổ hợp phím: 7

Độ trễ điều khiển từ xa: 30ms

Chức năng điều khiển từ xa: Ngõ ra kép SBUS độc lập, có thể điều khiển xe và tải trọng đồng thời

Giao diện con người: Thiết bị USB HID

Giao diện

Cổng nối tiếp: RS232 * 3, SBUS vào / ra

Giao diện bên ngoài: USB3.0, LAN, HDMI vào, VGA out, Hi-fi

Cổng sạc: DC16.8V

Đơn vị dù

V30 HDMI (liên kết video & dữ liệu & RC cấp độ 10km)

Tần số: 800MHz / 1.4GHz / 2.4GHz (3 mô-đun tần số trong một, tần số có thể được thay đổi trong phần mềm)

Phạm vi truyền: 10km @ điều kiện LOS

Băng thông: 10 / 20MHz

Tốc độ dữ liệu: 2-12Mbps

Điện áp nguồn: 7.4-12v

Công suất RF: 0,1w-1w (có thể điều chỉnh)

Hoạt động hiện tại: 260mA @ đầu vào nguồn 12v

Định nghĩa video được hỗ trợ: 1080P60 Max

Trọng lượng: 120g (không bao gồm ăng-ten)

Kích thước: 91mm * 57mm * 20mm

Giao diện

Giao diện đầu vào video: HDMI & CVBS

Cổng UART: 1

Cổng SBUS: 2

Giao diện cung cấp điện: XT30

V21 LAN(Liên kết video & dữ liệu & RC cấp 10km)

Tần số: 800MHz / 1.4GHz / 2.4GHz (3 mô-đun tần số trong một, tần số có thể được thay đổi trong phần mềm)

Phạm vi truyền: 10km @ điều kiện LOS

Băng thông: 1,4M-20MHz (1,4M / 3M / 5M / 10M / 20M)

Tốc độ dữ liệu: 2-12Mbps

Điện áp nguồn: 7.4-12v

Công suất RF: 0,1w-1w (có thể điều chỉnh)

Hoạt động hiện tại: 260mA @ đầu vào nguồn 12v

Định nghĩa video được hỗ trợ: 1080P60 Max

Trọng lượng: 120g (không bao gồm ăng-ten)

Kích thước: 91mm * 57mm * 20mm

Giao diện

Giao diện đầu vào video: HDMI & CVBS

Cổng UART: 1

Cổng SBUS: 2

Giao diện cung cấp điện: XT30
